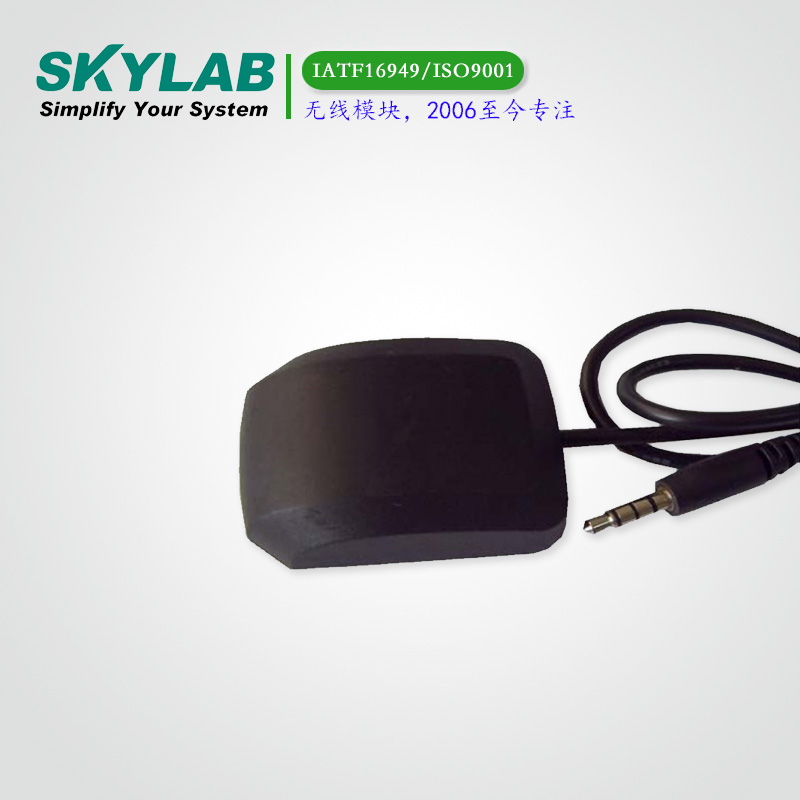

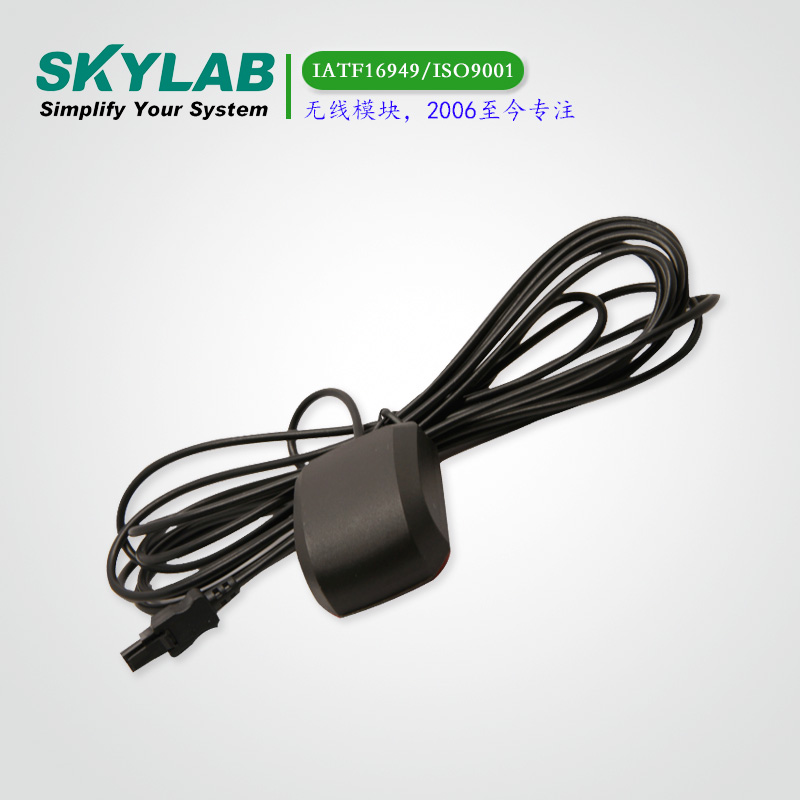

SKM51是一款完整的的GPS模块（模块+天线）,具有高灵敏度，低功耗和小尺寸的特点。这款模块通过内置天线接收信号，通过nmea协议或串行接口自定义协议可以完整的将位置、速度和时间信息等串行数据完整的记录。
它是基于高性能的特点联发科MT3333单片机架构,其-165dBm跟踪灵敏度，使其定位覆盖至城市峡谷和茂密的树叶环境中，而在这些环境以前的GNSS模块是不能定位的。小尺寸和低功耗的特点使它能够很容易被集成到便携式设备pnd、手机、相机和汽车导航系统。
订购信息（标准线长1.5，接头和线长可定制，定制起订量2k）
| 硬件接口 协议类型 | Micro-fit
3.0 | Audio | JST |
| RS232 | SKM51RM | SKM51RA | SKM51RJ |
| UART(TTL) | SKM51TM | SKM51TA | SKM51TJ |
| RS485 | SKM514M | SKM514A | SKM514J |
定位系统LBS(LocatioBased Service)
车载导航系统Vehicle navigatiosesystem
车辆监控
行车记录仪
测量测绘
参数 | 指标 |
GPS接收器 |
接收器类型 | L1 frequency band, C/A code, 22 Tracking / 66 Acquisition-Channel |
灵敏度 | Tracking | -165dBm |
Acquisition | -148dBm |
定位精度 | Position | 3.0m CEP50 without SA(Typical Open Sky) |
Velocity | 0.1m/s without SA |
首次定位时间 | Cold Start | 23s |
Warm Start | 2~3s |
Hot Start | 1s |
Re-Acquisition | <1s |
功耗值 | Tracking | 30mA @3.3V Typical |
Acquisition | 35mA @3.3V |
最大更新速率 | 1Hz |
|
操作限制 | Altitude | Max 18,000m |
Velocity | Max 515m/s |
Acceleration | Less than 4g |
天线规格 |
外形尺寸 | 25*25*4.0(mm) |
中心频率 | 1575 ± 3 MHz |
带宽 | 10 MHz min |
阻抗 | 50 Ω |
轴比 | 3 dB max |
圆极化方式 | RHCP |
机械要求 |
尺寸 | 50.5*38.5*18（mm） |
重量 | 80g |
功耗 |
VCC | 3.3V~5.5V |
电流 | 30mA(typical) |
运行环境 |
工作温度 | -40 ~ +85 ℃ (w/o backup battery) |
储存温度 | -40 ~ +125 ℃ |
湿度 | ≦95% |
超高灵敏度：-165dBm
22跟踪/66捕获通道接收器
WAAS/EGNOS/MSAS/GAGAN支持
NMEA协议（默认值：9600bps）
内部备用电池
嵌入式贴片天线25 x 25 x 4.0毫米
工作温度范围：-40至85℃
RoHS合规性（无铅）
FCC、CE合规性
规格尺寸：50.5*38.5*18mm
