GNSS G-mouse

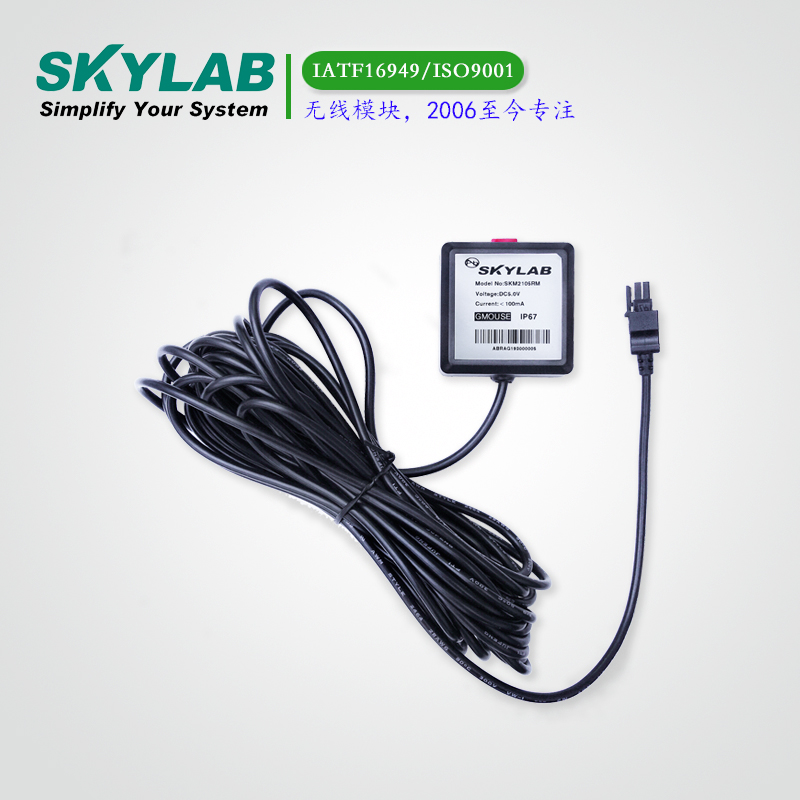

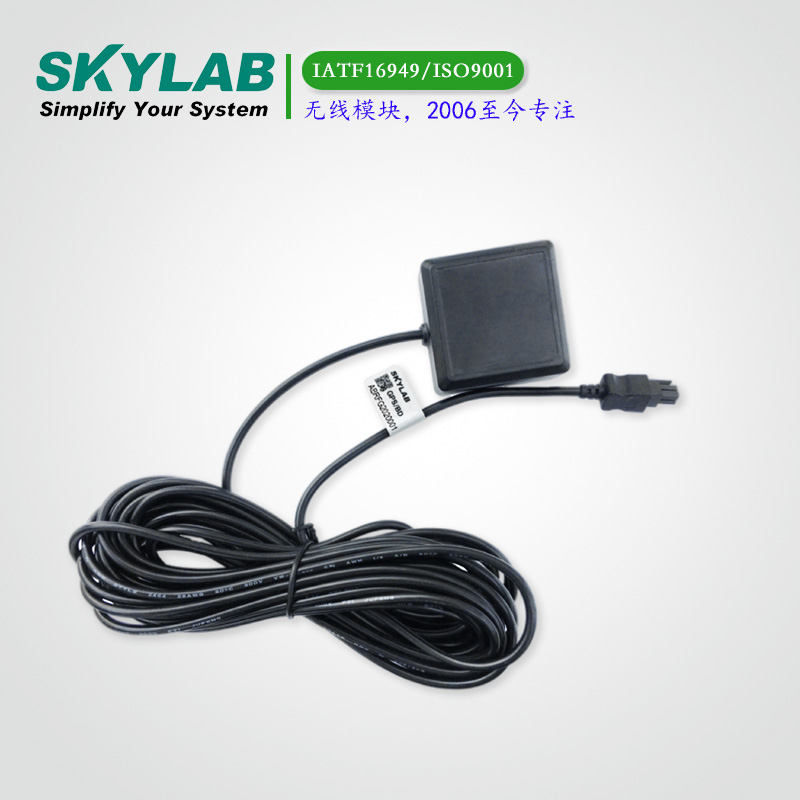

L1+L5双频定位GNSS G-mouse SKM2102SR

SKM2102SR支持L1+L5双频定位，支持GPS、北斗、GLONASS、Galileo、QZSS的卫星接收机信号。默认的NMEA-0183输出设置为GGA、GLL、GSA、GSV、RMC VTG、ZDA，波特率默认设置为115200bps。
Read More
L1+L5双频，米级精度Gmouse，IP67级防水，工业级标准
尺寸：50.7* 48.5* 18.5（mm）
浏览数：
0

SKYLAB SKM2102SR具有嵌入式GNSS天线，可以在最严格的应用程序中实现高性能导航，甚至在严酷的GNSS可见环境中也能实现可靠的定位。它是基于单片架构的高性能GNSS单芯片，-162dBm跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的树叶环境中。标准连接插头的设计是与其他电子设备进行通信的最简单、最方便的解决方案。

Skylab SKM2102SR支持以下NMEA-0183消息：GGA、GLL、GSA、GSV、RMC VTG、ZDA。默认的NMEA-0183输出设置为GGA、GLL、GSA、GSV、RMC VTG、ZDA和默认的波特率，设置为115200bps。


订购信息：

线长

长度/Length（mm）

L

3000±50

L

5000±50

L

8000±50


接口信息描述：

SKM2102SR可根据实际需求选择4PIN的SKM2102SR-40MXT和6PIN的SKM2102SR-40FXT


电源：SKM2102SR系列输入电压VCC范围为3.5V~5.5V，电流要求大于100mA。靠近接口电源的地方请放置去耦电容（10uF和1uF）。

UART端口：SKM2102SR系列支持一个完整的双工系列通道UART。

RS232电平：SKM2102SR系列使用单芯片RS232到UARTbridge，它是3.3V驱动的EIA/TIA-232和V.28/V.24。


SKM2102SR-40MXT

序号
NO.

名称
Name

输入/输出Input/Output

描述
Describe

备注
Remark

Micro-Fit 3.0 连接头

1

RXD

I

UART Serial Data Input

RS232电平

2

GND

G

Power Ground

Reference Ground

3

TXD

O

UART Serial Data Output

RS232电平

4

VCC

P

Power Supply

VCC:3.5V~5.5V


SKM2102SR-40FXT

序号/NO.

名称/Name

输入/输出Input/Output

描述/Describe

备注/Remark

MOLEX 连接头105308-1206

1

GND

G

Power Ground

Reference Ground

2

RXD

I

UART Serial Data Input To SKM2102SR

RS232

3

TXD

O

UART Serial Data Output From SKM2102SR

RS232

4

NC


Not Connect


5

PPS

O

Time Pulse Signal (Default 100ms)


6

VCC

P

Power Supply

VCC:3.5V~5.5V
