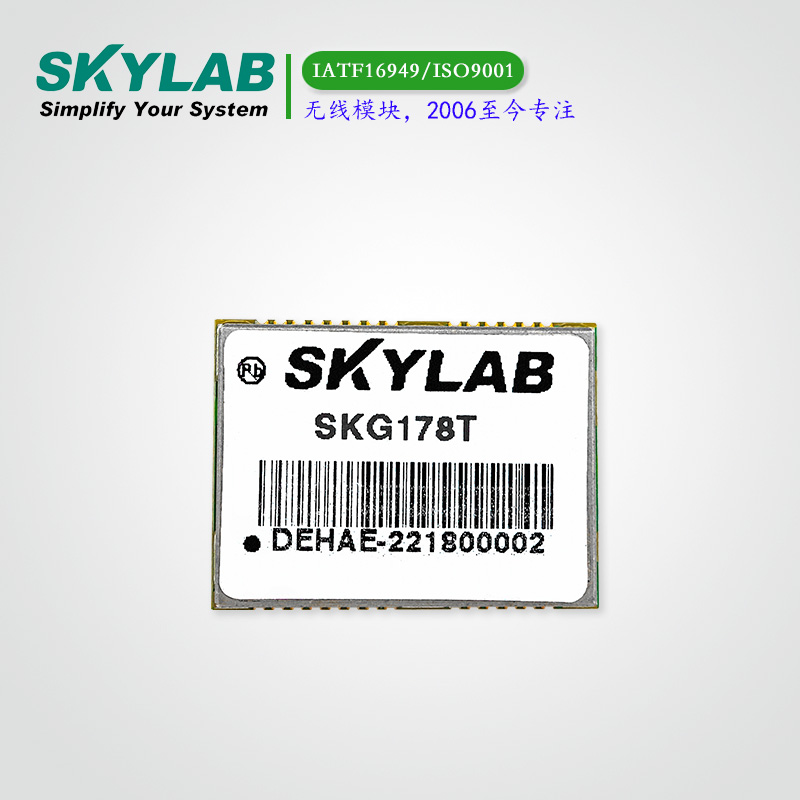

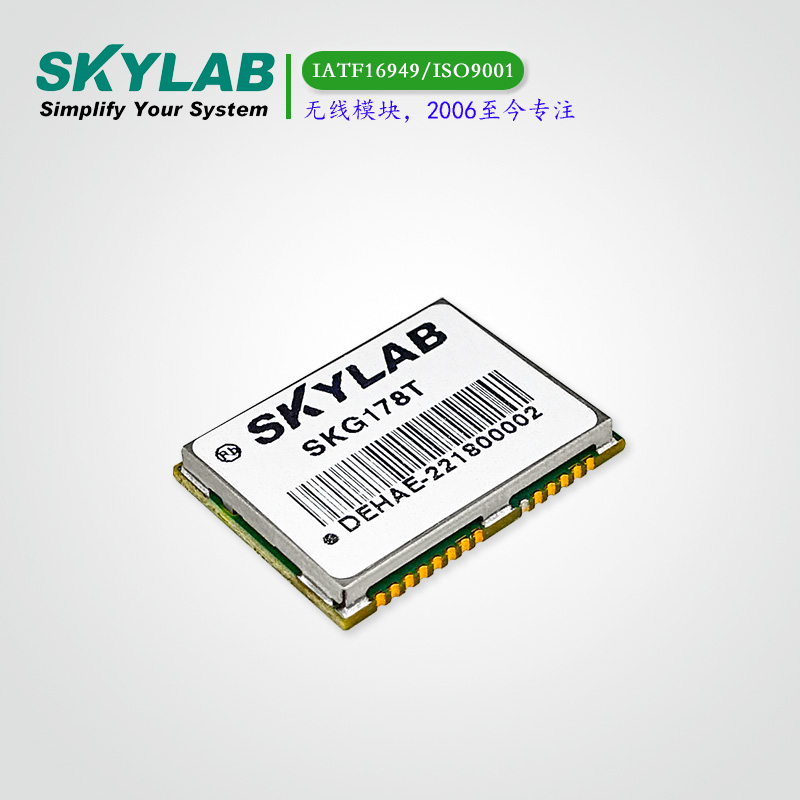

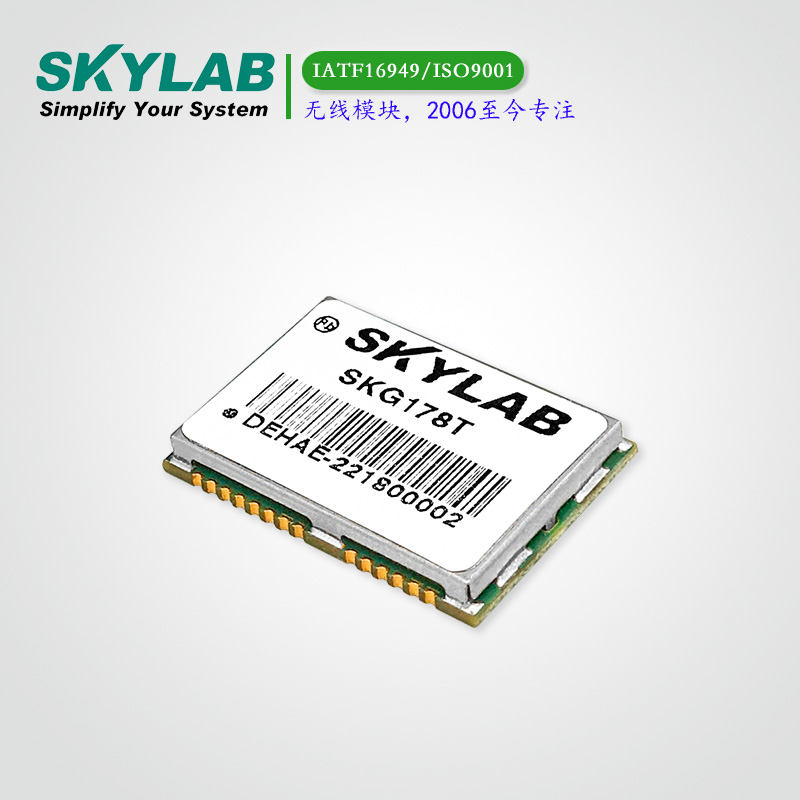

SKG178T为GNSS多系统高精度授时模块。基于具有完全自主知识产权的多系统、低功耗、高性能SoC芯片设计，支持BDS、GPS、GLONASS和 Galileo等系统，可同时接收和处理其中两种或三种系统，也可单系统独立工作。
支持SBAS、QZSS系统及DGNSS数据输入功能，具有先进的AGNSS功能，在联网情况下可通过和芯星通的辅助数据服务提高定位速度。
SKG178T模块整合了滤波器、线性放大器及天线保护功能，同时具备优化的射频结构及干扰抑制能力，保证了模块在复杂电磁环境下依然可以提供良好的性能。
模块支持定点授时、优化位置授时定位授时，在复杂信号环境下也能保证良好的授时精度。

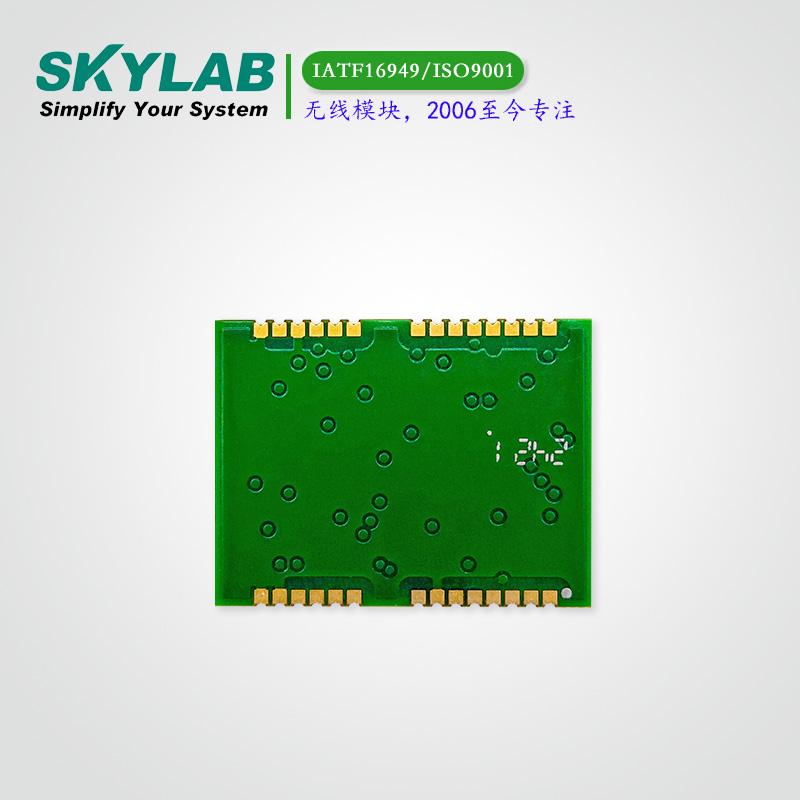

SKG178T外形尺寸紧凑采用SMT焊盘，支持标准取放及回流焊接全自动化集成尤其适用于低成本、低功耗领域。
◆ 电力高精度授时
◆ 个人授时设备
◆ 基站高精度授时
◆ 其他高精度授时
参数 | 描述 | 性能指标 |
电压 | 3.0~3.6V DC |
功耗 | 62mW @3.3V |
射频输入 | 频率 | BDS B1:1561.098MHZ
GPS L1: 1575.42MHZ
GLONASS L1OF: 1602MHZ
Galileo E1-B/C :1575.42MHZ |
驻波比 | ≤2.0 |
输入阻抗 | 50Ω |
天线增益 | 5～35dB |
物理尺寸 | 17x22.4x2.4（单位：mm） |
重量 | 1.7g |
数据接口 | 2个UART, TTL 电平,波特率 4800～115200bps |
天线检测 | 可支持天线馈电，需外置天线检测电路 |
首次定位时间TTFF | 冷启动 | ≤28s |
热启动 | ≤1s |
重捕获 | ≤1s |
灵敏度 | 跟踪 | -160dBm |
捕获 | -155dBm |
精度 | 定位 | 双系统水平 Open-Sky： CEP=2.0m
双系统垂直 Open-Sky： CEP=3.5m |
速度 | 双系统水平： 0.1m/s |
动态性能 | 速度 | 515m/s |
加速度 | 4g |
高度 | 18000m |
PPS | 支持，精度 20ns |
数据更新率 | 1Hz |
导航数据格式 | NMEA 0183，Unicore Protocol，RTCM3.2 |
支持BDS、GPS、GLONASS、Galileo、QZSS系统
±20ns高精度脉冲（PPS）
PPS与NMEA相关联
支持UART1、UART2
工业级标准
尺寸: 17x22.4x2.4mm
符合RoHS, FCC, CE标准
