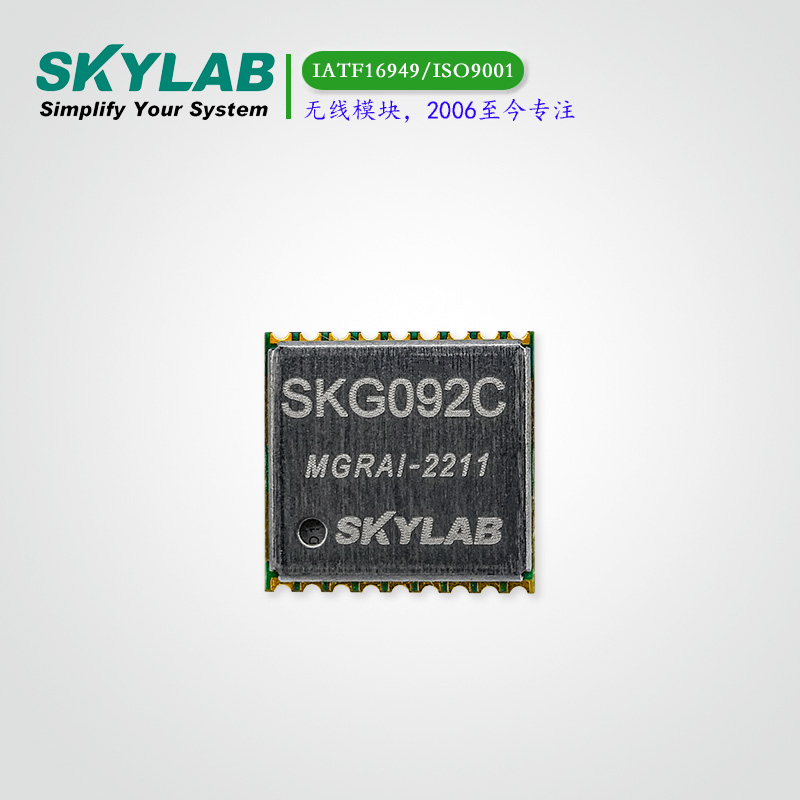

SKG092C是一款高性能的、多系统导航定位模块，模块能同时支持GPS、BDS3和QZSS的卫星接收模块，并使定位更快，精度更高，产品性能更可靠。
该模组以其卓越性能，可以为车载和便携式手持等定位终端产品的制造提供了高灵敏度、高精度、低成本的定位、导航等解决方案，能满足专业定位的严格要求与个人消费需要。
外形尺寸紧凑，兼容市场上国际主流导航定位模块，采用SMD焊盘，支持标准取放及回流焊接。
SKG092C参考电路

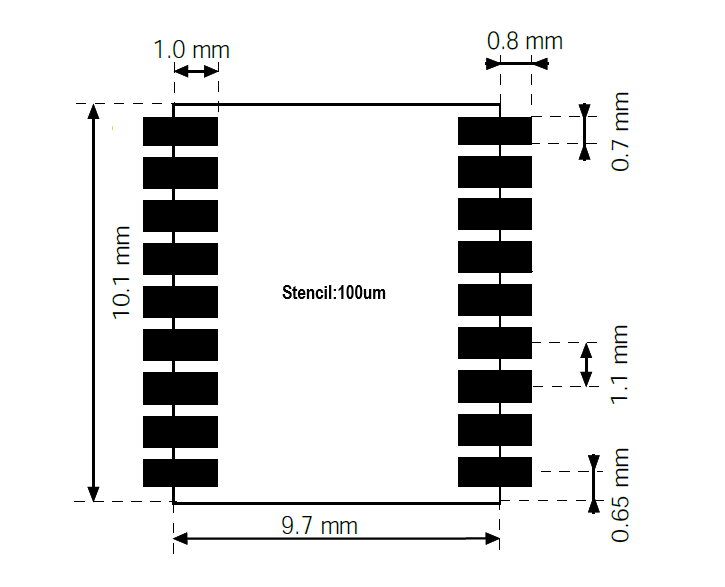

SKG092C参考封装设计
参数 | 描述 | 性能指标 |
电压 | 3.0~3.6V |
射频输入 | 频率 | GPS/QZSS :L1C/A
GLONASS: L1
BeiDou: B1I,B1C
GALILEO: E1
SBAS: L1C/A(WAAS, EGNOS, MSAS, GAGAN, SDCM) |
驻波比 | ≤1.5 |
输入阻抗 | 50Ω±10% |
天线增益 | 0～32dB |
物理尺寸 | 10.1*9.7*2.2（单位：mm） |
数据接口 | 1个UART, TTL电平,波特率1200～460800bps可调，默认9600 |
天线检测 | 可支持天线馈电，需外置天线检测电路 |
首次定位时间TTFF | 冷启动 | ≤28s |
热启动 | ≤1s |
重捕获 | ≤1s |
灵敏度 | 跟踪 | -162dBm |
捕获 | -148dBm |
精度 | 定位 | GNSS Open-Sky CEP<2.5m
SBAS Open-Sky CEP<2.0m
D-GNSS Open-Sky CEP<1.0m |
速度 | GNSS 0.1m/s
SBAS 0.05m/s
D-GNSS 0.05m/s |
动态性能 | 速度 | 515m/s |
加速度 | 4g |
高度 | 18000m |
PPS | 支持，精度 25ns |
数据更新率 | 1Hz~10Hz，默认1Hz |
导航数据格式 | NMEA 0183 V4.1版 |
消息类型 | 参数名 | 默认配置 | 说明 |
NMEA 消息 | RMC | 1 | 1Hz 输出 |
GGA | 1 | 1Hz 输出 |
GSA | 1 | 1Hz 输出 |
GSV | 1 | 1Hz 输出 |
ZDA | 1 | 1Hz 输出 |
TXT | 1 | 1Hz 输出 |
SKG092C模块默认支持GPS/QZSS:L1C/A GLONASS: L1 BeiDou: B1I,B1C GALILEO: E1 |
支持BDS3、GPS、GLONASS、Galileo、QZSS、SBAS系统
极快的TTFF：冷启动小于28s；热启动小于1s
支持A-GPS
工业级标准
超小尺寸：10.1x9.7x2.2mm
符合RoHS,FCC,CE标准
获得最快的定位时间
弱信号下较好的定位精度和位置有效性
优越的质量和可靠性
