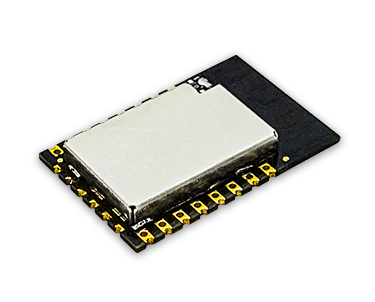

关注SKYLAB的物联网工程师们应该有发现，Q1季度的SKYLAB陆续推出了多款高性能无线模块产品。基于物联网应用对高速率串口WiFi模块需求的增长，SKYLAB现研发推出一款高达86Mbps的WiFi6+蓝牙5.1二合一组合模块_WG236。
WG236是一款低功耗蓝牙BLE5.1和Wi-Fi 802.11b/ g/ n/ ax的模块。模块主芯片集成了完整的Wi-Fi 和蓝牙应用需要的硬件和软件资源，可以支持AP和STA双角色连接，并同时支持BLE低功耗蓝牙连接。运行速度最高可到240 MHz 的MCU 以及内置的512KB RAM，可以使得芯片支持云连接。
WG236拥有丰富的外设，如PWM、I2C、UART、SPI。可以直接通过UART 下载和烧录程序。多达六路的32 位高速PWM 输出使用芯片非常适合高品质的LED 控制。每2 个PWM 可配置为相位可控的差分模式，以支持电机和灯带驱动。
WG236是一款外形小巧，支持协议802.11 b/ g/ n/ ax 的单流板载低功耗应用处理器的WIFI模块。它是一个低成本串行WIFI模块，支持UART-WIFI－以太网数据传输。
高达86Mbps的WiFi6+蓝牙5.1二合一组合模块WG236参数特性：
硬件特性/Hardware Features | |
模块/Module | WG236 |
天线类型/Antenna type | PCB Antenna or IPEX Connector |
电压/Voltage | 3.3V+/-10% |
尺寸/Dimensions(L×W×H) | 24.0mm*16.0mm*2.4mm |
其他/Others | |
环境/environment | Operating Temperature: -40℃~85℃ |
Storage Temperature: -40℃~125℃ | |
Operating Humidity: 10%~90% non-condensing | |
Storage Humidity: 5%~90% non-condensing | |
2.4GHz WIFI 特性/2.4GHz WIFI Features | |
无线标准/Wireless standards | IEEE 802.11 b/g/n |
频率范围/Frequency range | 2.412-2.484GHz |
传输速率/Data rates | IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps |
IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps | |
IEEE 802.11n Standard Mode: 150Mbps @ HT40(MCS7) | |
IEEE 802.11ax Standard Mode: 86Mbps @ HT20(MCS7) | |
2.4G 接收灵敏度/ 2.4G Receive sensitivity | IEEE 802.11b: -85dBm@ 8% PER |
IEEE 802.11g: -76dBm@10% PER | |
IEEE 802.11n: -73dBm@10% PER(MCS7) | |
IEEE 802.11ax: -73dBm@10% PER(MCS7) | |
无线安全/Wireless security | Support of WEP, WPA, WPA2, WPA3 (Personal and Enterprise modes) |
发射功率±2dBm/ Wireless transmit power with ±2dBm tolerance | IEEE 802.11b: 17dBm IEEE 802.11g: 14dBm |
IEEE 802.11n: 12-14dBm@HT20 MCS7 | |
IEEE 802.11ax: 12-14dBm@HT20 MCS7 | |
工作模式/ Work mode | Soft AP/ Station |
特性
蓝牙和Wi-Fi 共享天线和收发电路
支持BLE和BT多设备连接
802.11ax (2.4 GHz) 高达86Mbps
支持STA/ AP
支持 WEP、WPA、WPA2、WPA3（个人和企业模式）
符合ROHS 环保要求
符合FCC,CE,TELEC,SRRC 认证标准
高速率WiFi6+蓝牙5.1二合一组合模块WG236的应用场景与SKYLAB的WiFi模块、蓝牙模块、WiFi+蓝牙组合模块的应用场景类似，可满足网络消费设备、计量、楼宇自动化、家庭自动化、智能家居网关、智能照明、智能插头和灯、婴儿监视器、传感器网络、工业控制等产品方案中的数据采集、数据透传及智能控制应用。
上文提到的支持数据采集、数据透传及智能控制的WiFi6+蓝牙5.1二合一组合模块WG236已小批试样，支持申请样品，有配套的开发板可供用户测试，想了解更多适用于物联网应用场景的WiFi模块、WiFi+蓝牙组合模块的工程师们可戳SKYLAB官网（www.perdate.com）下载模块规格书，了解模块参数特性。
