在车载组合定位导航方案中，工程师选择了工业级，小尺寸，自主定位精度高达1.2m的L1+L5双频惯导模块SKG093N，基于SKG093N的电路设计，SKYLAB是否有参考设计指导类的资料和相应的技术支持呢？

有的，SKYLAB每研发推出一款产品都会相对应的提供产品规格书，EVB使用说明以及测试指导文件，其中，产品规格书中就会包含产品基本参数，尺寸封装，参考电路设计，PIN脚定义、Layout注意事项等参考资料，以下即小尺寸双频惯导模块SKG093N的参考设计资料。

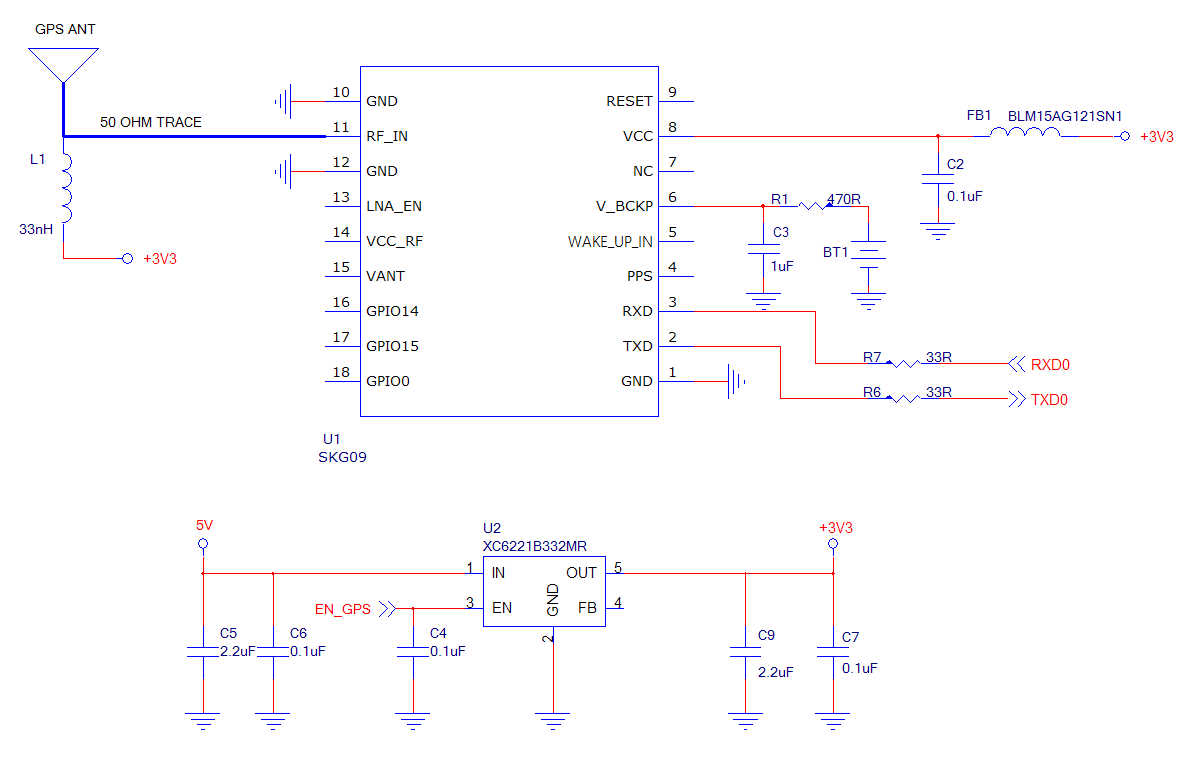

小尺寸双频惯导模块SKG093N的参考电路：

小尺寸双频惯导模块SKG093N的推荐封装：

小尺寸双频惯导模块SKG093N的Layout注意事项：

1、元件布局：GNSS 模块在 PCB 上的布局对于获得最佳的 GNSS 性能来说是至关重要的。与天线的连接应越短越好，避免对信号造成过大的衰减。在系统板设计上，要确保射频电路跟其他数字电路严格分开，将模块远离PCB上的数字区域。同时还必须将GNSS模块远离发热量较大的区域。

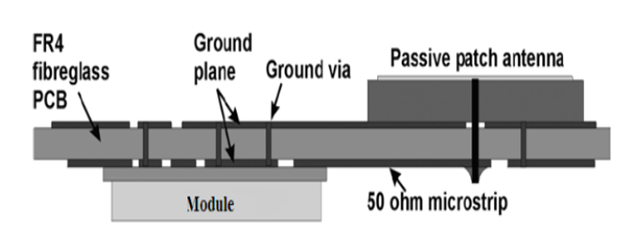

2、无源天线设计：天线馈线的长度应尽可能短，且无源天线的下方要有一块完整的地。建议无源天线与GNSS模块放在PCB板相对的另一面。

3、阻抗匹配：天线馈线的阻抗需为50 Ohm，为了达到 50 Ohm的阻抗，微带线的宽度 W 要根据导线和参考面的距离 H，PCB介质板的介电常数 εr，以及 PCB 的结构来选择。

4、微带线设计：微带线的长度应该尽可能的短，标准 PCB上应该尽量不选用超过 2.5 cm（1 inch）而又没有屏蔽层的微带线；

综上即小尺寸双频惯导模块SKG093N较为初步的参考设计资料，想获取更多有关SKG093N的相关信息，可戳SKYLAB官网右侧客服QQ或企业微信，届时客服会安排资深GNSS模块资深业务经理及FAE工程师协助完成车载组合定位导航方案设计。
