为满足产品物联网升级过程中对更高分辨率的视频源的需求，致力于GNSS、WiFi、蓝牙、UWB等无线产品研究和应用的九游老哥贴吧论坛测控陆续推出了多款无线视频传输方案，支持高清视频传输，能够有效解决现有无线视频传输方案中，传输距离短、延迟大、不稳定等问题。本篇SKYLAB君带大家一起来了解一下这四款视频传输方案：无人机视频传输方案，200W高清视频传输方案，网络摄像头是传输方案，无线视频流云端推送方案。可满足物联网智慧校园，智能家居，智慧工厂，智能交通、智慧博物馆、培训机构等不同行业无线视频传输及实时直播的需求。

1、远距离视频传输方案

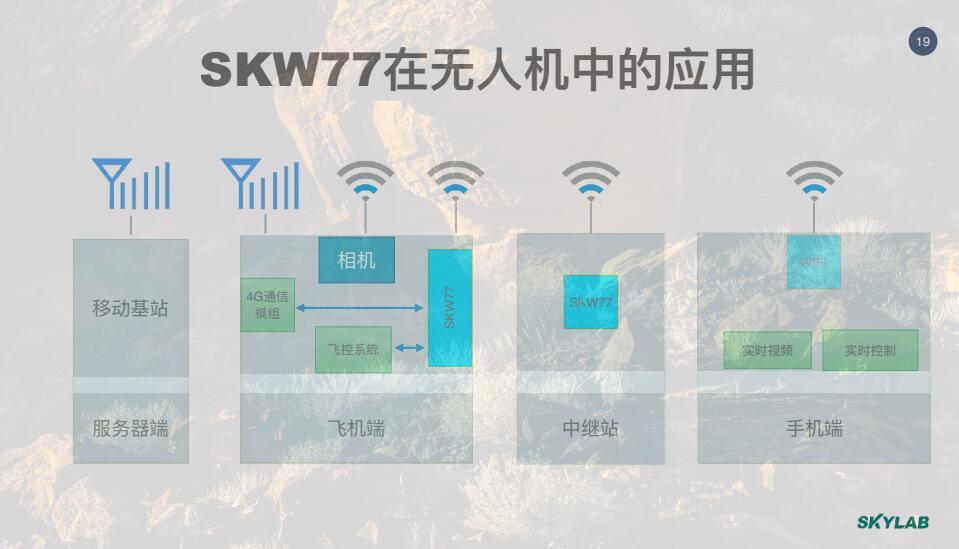

方案概述：手机端通过WiFi与地面中继器的的WiFi模块SKW77建立连接，地面中继器的WiFi模块SKW77通过WiFi再沟通无人机的WiFi模块SKW77，既可以发送来自地面手机端的控制信号，也可以通过WiFi传输无人机航拍的视频数据到手机端，进行实时查看！

USB接口WiFi模块SKW77:SKW77是针对无人机远距离图片、视频传输及控制需求研发推出的一款大功率WiFi AP/Router模块，模块兼容802.11b/g/n，射频采用2x2 MIMO，最高速率可达300Mbps。模块内部集成了双路PA和LNA，每路发射输出功率可达+28dBm以上。空旷地带有效数据传输距离可达1000米以上，用户利用它可以轻松实现远距离数据传输功能。模块自带操作系统，可通过模块内置的WEB配置服务器或命令进行配置以及升级系统；模块支持路由模式、中继模式、AP client模式三种工作方式；接口方面支持USB、I2S、UART、SDIO、WAN、LAN、LED；支持USB外置从设备，如U盘、USB摄像头等；支持SD卡；I2S设备；还支持1WAN口和2LAN口。

2、200W高清视频传输方案

方案概述：在网络USB摄像头的PCB板上，嵌入集成200万高清摄像头功能的高清摄像头WiFi模块SKW92A/SKW99，系统支持http协议传输视频帧。摄像头可通过WiFi连接到高清摄像头WiFi模组；高清摄像头WiFi模组支持摄像头类型为USB免驱摄像头，采用UVC驱动，免驱摄像头通过USB连接到高清摄像头WiFi模组，继而实现无线高清视频传输。通过高清摄像头WiFi模组实现USB摄像头与PC端的高清视频传输。传输格式支持MJPG和YUV，最高支持：MJPG格式时，传输分辨率1920x1080像素，帧率30fps的视频；YUV（YUY2）格式时，传输分辨率1280x720像素，帧率5fps的视频。

200W高清视频传输WiFi模块SKW92A：SKW92A是基于MT7628N方案研发，集成了802.11n MAC和基带，1个 2.4GHz无线广播设备和前端模组, 1个580MHz MIPS的CPU, 1个高速以太网PHY。模块符合802.11n Wi-Fi标准，2x2 MIMO双收双发，在802.11n Wi-Fi标准下，20MHz的频宽能达到144Mbps数据传输速度，40MHZ的频宽能达到300Mbps数据传输速度。模块五种工作模式：Bridge模式、Gateway模式、 AP/Client模式、Router模式、3G/4G Router模式；，工作时只需在外部提供3.3V电源。

3、网络摄像头视频传输方案

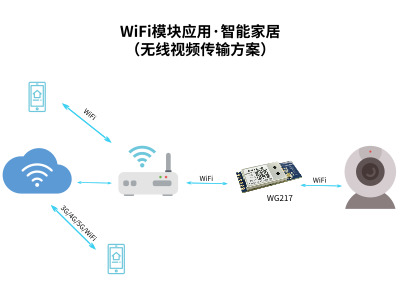

方案概述：将USB接口WiFi模块WG217嵌入网络摄像头的主板中，将USB摄像头先连接到WiFi模块USB接口，电脑通过网卡连接到WiFi模块，网络摄像头通过USB接口和PC端进行视频传输。

网络摄像头视频传输WiFi模块WG217：WiFi模块WG217是一款高集成的USB接口双频WiFi模块，该模块兼容IEEE 802.11ac 1x1WLANs，数据传输速率为433Mbps，在较长的距离下，也有很好的无线连接功能！WG217是以安全，质量，服务以及国际法规为基准而设计，旨在为使用者在任何情况下提供最好的性能，支持AP/Ad-Hoc / Infrastructure 模式。

4、无线视频流云端推送方案

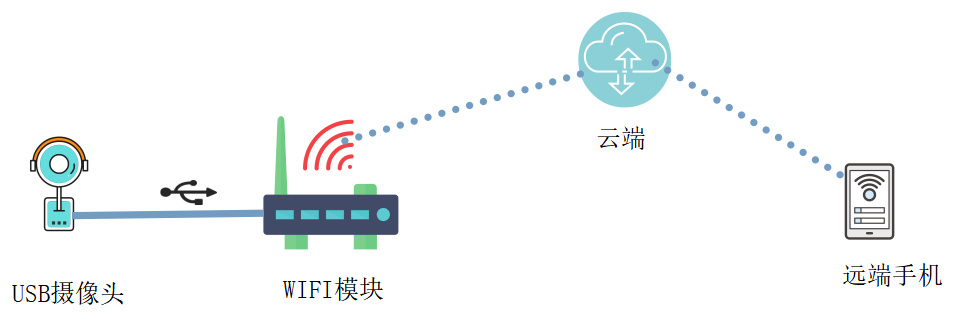

方案概述：在网络USB摄像头的PCB板上，嵌入集成200W高清摄像头功能的高清摄像头QCA9531 WiFi模块SKW99。用户在云端架设好云端视频服务器；通过WiFi模块采集USB摄像头视频内容，并将视频数据上传到云端视频服务器；手机端通过访问云端视频服务器提供的播放地址，获取视频流，查看USB摄像头采集的视频。

无线视频流云端推送WiFi模块SKW99：SKW99是一款基于高通芯片QCA9531集成的WiFi模块，它符合802.11b/g/n无线标准。SKW99有2个IPEX座子，双天线设计，可在2.4GHz频道范围内双收双发（2*2MIMO)。在20MHz的带宽下，速率达到144Mbps，在40MHz的带宽下，速率达到300Mbps。DDR2内存默认1024Mb，Flash内存可扩展至256Mb，本机USB2.0为主机模式，支持从机设备。模块按照工业级标准设计，具有功耗低，发热量低的特点。模块接口丰富：USB,UART，1个WAN，4个LAN，可根据不同的接口做不同的应用，模块支持AP模式、桥接模式、AP客户端模式、网关模式。模块工作只需外部提供3.3V电源即可。

SKYLAB基于MTK，高通，瑞昱方案研发推出的WiFi4，WiFi5 AP/Router WiFi模块，USB接口WiFi模块均支持无线视频传输。且有部分模块成功集成200万高清摄像头功能，传输格式支持MJPG、YUV、H.264视频格式，且支持实时高清视频传输。

上文中提到的WiFi模块SKW77，SKW92A，SKW99，WG217均已批量供货，欢迎来电索样，索样热线：0755-83408210。
