WiFi作为网络传输层(NB-IoT、LoRa、2G/3G/4G、Bluetooth、GPRS、WIFI、UWB)的中坚力量，相比其他无线连接方式，WiFi技术可以作为物联网的粘合剂，连接物联网应用领域内的各类设备。支持Bridge，Gateway，AP/Client，Router，3G/4G Router等多种工作模式决定了WiFi模块有诸多应用，本篇SKYLAB君就以于SKW92A的无线中继方案为切入点，简单介绍WiFi模块的中继应用。
什么是中继？
无线中继也称为无线信号放大器，就是利用无线路由器之间的无线连接功能，将无线信号从一个中继点传递到下一个中继点，实现信号的增强，并形成新的无线覆盖区域。
基于SKW92A的无线中继方案

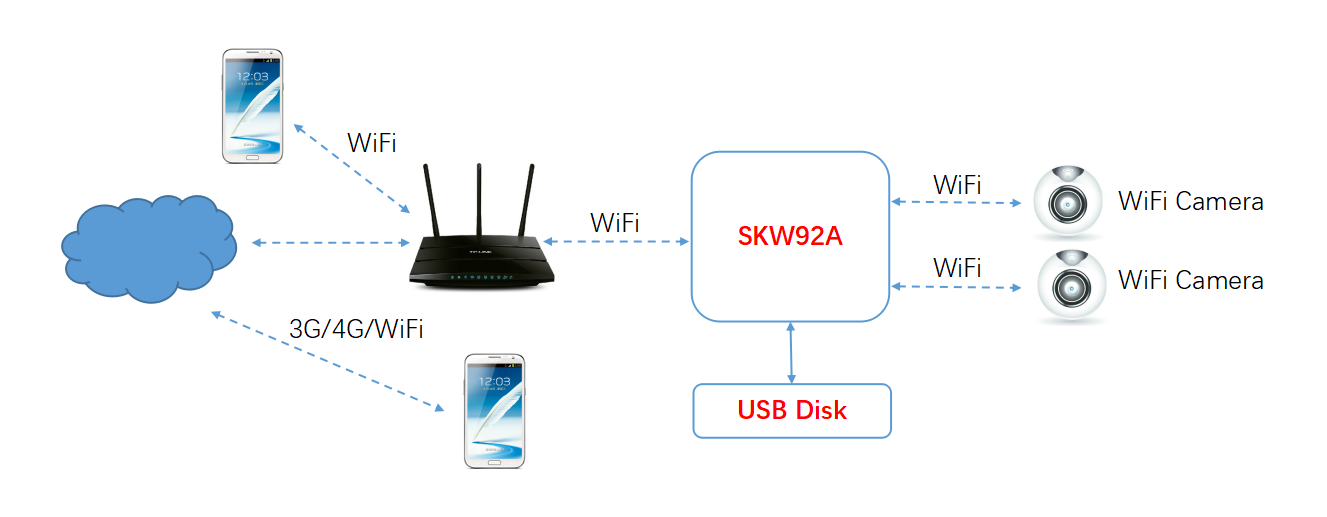

无线中继方案原理说明：中继端里的中继WiFi模块SKW92A主要负责无线路由器和产品端（手机、网络摄像头等）建立中继连接，实现视频数据和控制信号的传输。
适用于无线中继方案的WiFi模块有哪些？
|
SKYLAB 中继WiFi模块 |
||||||
|
WiFi型号 |
WiFi标准 |
芯片 |
频率范围 |
数据速率 |
发射功率 |
天线 |
|
SKW71 |
802.11b/g/n |
QCA9331 |
2.4GHz |
150Mbps |
PIN Header |
PCB/IPEX |
|
SKW72 |
802.11b/g/n |
QCA9331 |
2.4GHz |
150Mbps |
SMD |
IPEX |
|
SKW73 |
802.11b/g/n |
MT7620 |
2.4GHz |
300Mbps |
SMD |
IPEX |
|
SKW75 |
802.11b/g/n |
MT7620 |
2.4GHz |
300Mbps |
PIN Header |
PCB/IPEX |
|
SKW92A |
802.11b/g/n |
MT7628N |
2.4GHz |
300Mbps |
SMD |
IPEX |
|
SKW92B |
802.11b/g/n |
MT7688A |
2.4GHz |
150Mbps |
SMD |
IPEX |
|
SKW95 |
802.11b/g/n |
MT7688A |
2.4GHz |
150Mbps |
SMD |
IPEX |
|
SKW93A |
802.11b/g/n |
MT7628A+7610E |
2.4G/5GHz |
733Mbps |
PIN Header |
IPEX |
|
SKW78 |
802.11b/g/n/ac |
MT7621A+7603E+7612E |
2.4G/5GHz |
1.2Gbps |
PIN Header |
IPEX |
|
SKW77 |
802.11b/g/n |
MT7620A |
2.4GHz |
300Mbps |
PIN Header |
IPEX |
SKYLAB 研发生产的支持中继模式的AP/Router WiFi模块有以下型号：SKW71/SKW72/SKW73/SKW75/SKW77/SKW78/SKW92A/SKW92B/SKW93A/SKW95，其中SKW78和SKW93A就是同时支持2.4G/5GHz工作频段的双频WiFi模块。
九游老哥贴吧论坛测控作为一家致力于GNSS模块、WiFi模块、蓝牙模块研发和产品解决方案制定的专业技术公司，从09年开始推出了一系列工业级、高品质WiFi模块，拥有资深WiFi 软、硬件研发团队，可提供WiFi模块样品、WiFi模块Demo板，WiFi模块测试报告，WiFi模块测试驱动及WiFi模块方案设计、WiFi模块选型指导，详询0755-83408210。
